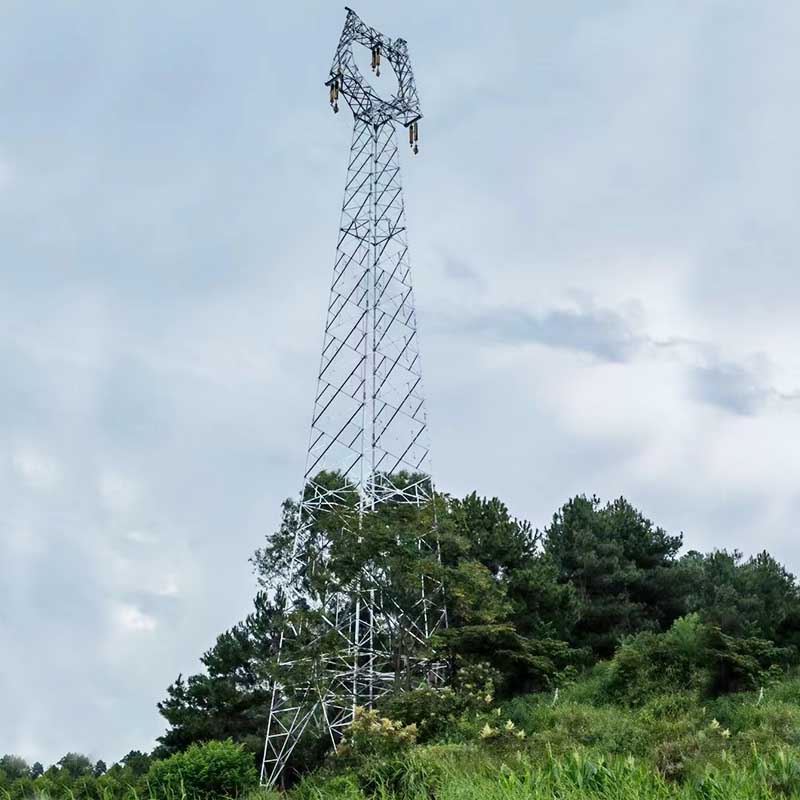

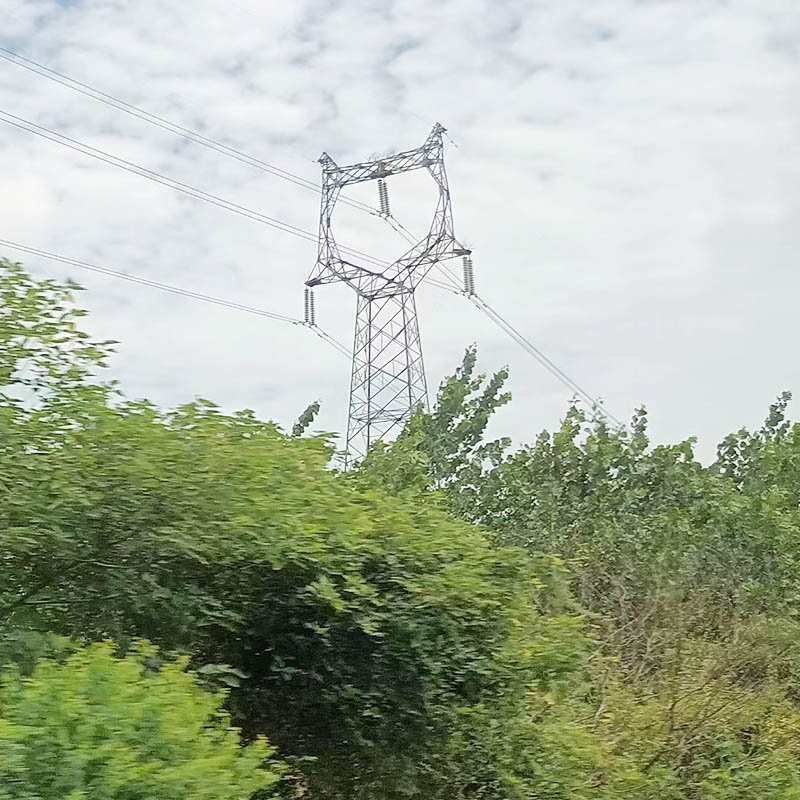

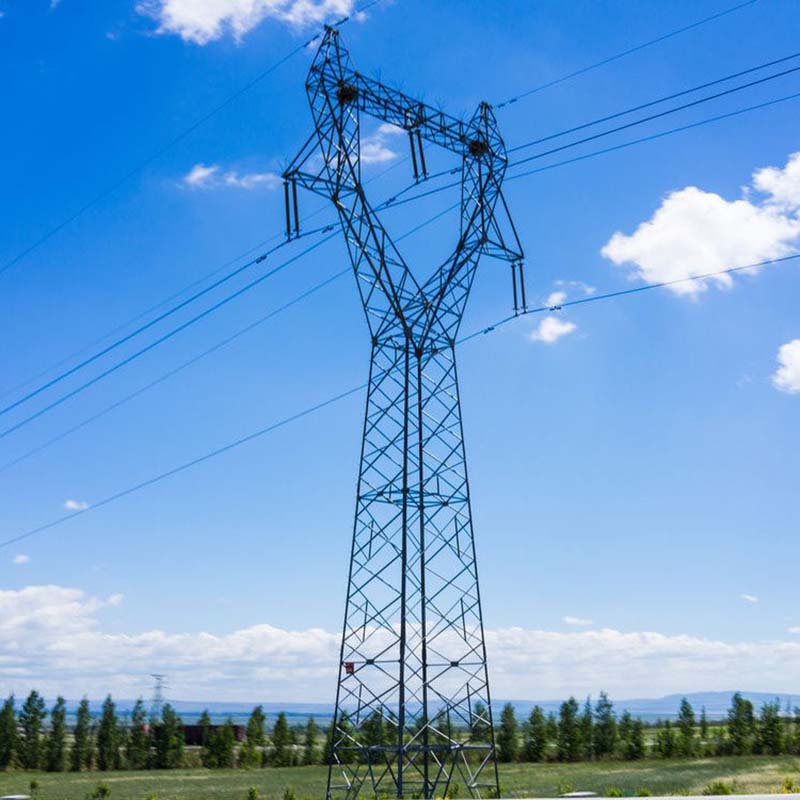

Torre de energia de alta tensão com estrutura de aço

Xuteng Iron Tower é um dos fabricantes e fornecedores de torres de energia de alta tensão com estrutura de aço na China, que pode vender torres de energia de alta tensão com estruturas de aço no atacado. Podemos fornecer um serviço profissional e melhor preço para você. Se você está interessado em Torre de energia de alta tensão com estrutura de aço, entre em contato conosco. Seguimos a qualidade da certeza de que o preço da consciência, serviço dedicado.

Etapas para projeto de torre de energia de alta tensão com estrutura de aço:

1. Confirmar ou selecionar condições meteorológicas, classes de condutores e fios terra;

2. Planeje o tipo de torre com base no plano do tipo de torre ou no nível de tensão e nas condições do caminho;

3. Coordenação de isolamento;

4. Desenhar círculos de folga elétrica e propor condições de carga;

5. Planeje e projete a cabeça da torre de acordo com o círculo de folga elétrica;

6. Preencha o diagrama unifilar para toda a seleção da torre com base no planejamento do tipo de torre (incluindo várias alturas de chamada);

7. Realizar combinação de carga;

8. Insira todos os parâmetros do tipo de torre de acordo com os requisitos do software de cálculo da torre;

9. Desenhe um gráfico de comandos com base nos resultados do cálculo do tipo de torre;

10. Complete o diagrama estrutural de acordo com o diagrama de comando.

O cálculo de forças internas e a análise de estruturas de torres de linhas de transmissão são inteiramente baseados na mecânica clássica, nomeadamente "Mecânica Teórica", "Mecânica Estrutural" e "Mecânica dos Materiais". Portanto, a estrutura da torre da linha de transmissão é considerada uma estrutura de torre espacial composta por membros articulados ideais.

Carga da torre

Pode ser dividido em:

Carga permanente: O peso da torre, condutor, acessórios, isoladores e outros equipamentos fixos.

Cargas variáveis: carga de vento, carga de gelo, tensão de arame, cargas temporárias para construção e manutenção.

Cargas especiais: cargas causadas por fios quebrados, cargas causadas por terremotos.

De acordo com a direção de ação, podem ser decompostos em:

Carga lateral: carga de vento, carga angular.

Carga longitudinal: carga de vento, carga de tensão.

Carga vertical: Carga gravitacional.
